Axiální ventilátor AVET 350H

Použití

Ventilátory AVET - s krátkým difuzorem - jsou zkonstruovány pro připojení ke vzduchotechnickému kruhovému potrubí. Příruby difuzorů mají normalizované připojovací rozměry pro vzduchotechnická potrubí. Mohou pracovat v poloze horizontální, šikmé i vertikální (s oběžným kolem nahoře).

Provedení

Ventilátory AVET jsou určeny pro aplikace s dosahovou výškou větší než 2 700 mm od spodní hrany difuzoru.

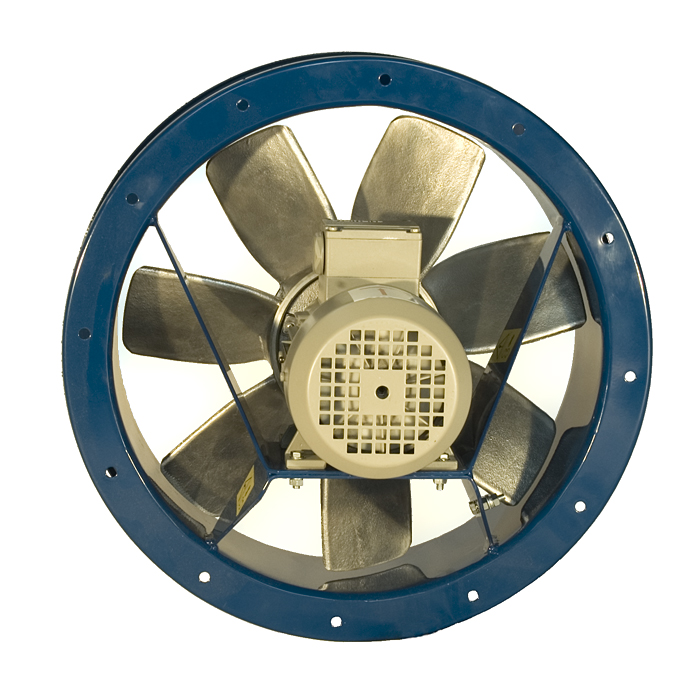

Tyto ventilátory se skládají z difuzoru, elektromotoru a oběžného kola..
Skříň je ocelový svařenec sestávající z kruhového ocelového prstence - difuzoru ukončeného kruhovými přírubami. Tyto příruby mají normalizované připojovací rozměry pro vzduchotechnická potrubí DN350, DN400, DN450, DN 500, DN630.

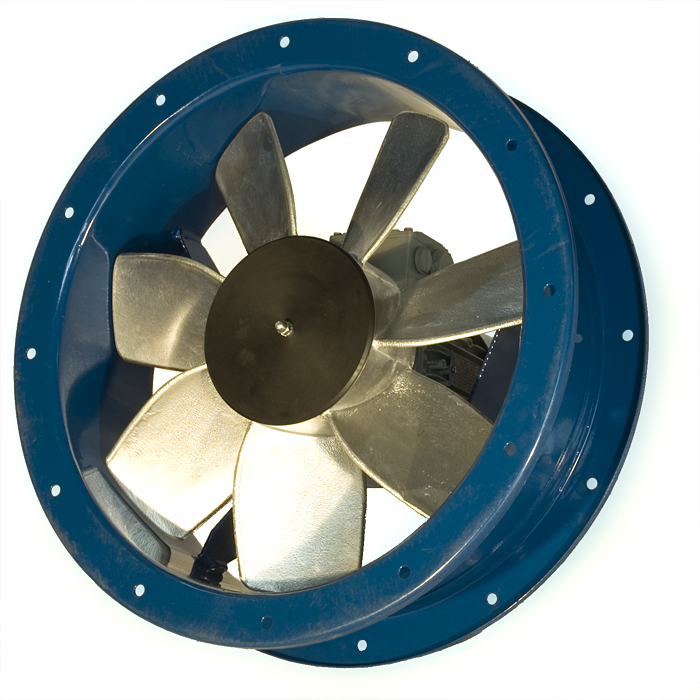

Oběžné kolo je hliníkové, dynamicky vyvážené a je přímo nasazené na hřídeli elektromotoru. Patkový elektromotor je připevněn k ohýbaným držákům navařených do tělesa difuzoru. Axiální zajištění kola na hřídeli zabezpečuje pozinkovaný svorník, který je jedním koncem zašroubován do hřídele elektromotoru a druhý konec slouží pro připevnění zatěsněné plastové krytky. Elektromotor je vhodným utěsněním chráněn proti vodě, přičemž je zabezpečen i odvod zkondenzované vlhkosti z vnitřního prostoru náboje.
Na ventilátoru nejsou použity žádné ocelové díly bez povrchové úpravy, které by mohly rezivět.
Skříň ventilátoru se standardně dodává povrchově upravena práškovou barvou nanášenou v elektrostatickém poli (KOMAXIT) v modrém odstínu. Variantou je žárové zinkování ocelové skříně. Hliníkové oběžné kolo se povrchově neupravuje.
