Axiální ventilátor VE 315P

Použití

Axiální ventilátory VE jsou určeny pro zabudování do zdi.

Mohou pracovat v poloze horizontální i vertikální (s oběžným kolem nahoře).

Provedení

Tyto ventilátory se skládají z kruhového difuzoru zaústěného do čtvercové příruby s připevňovacími otvory, elektromotoru, oběžného kola a ochranné mřížky.

Skříň je ocelový svařenec.

Oběžné kolo má plastové lopatky, náboj je hliníkový. Materiál lopatek oběžného kola je standardně polyamid se skelným plnivem (teplotní rozsah –40 až +110°C) Variantou je polypropylen se skelným plnivem (teplotní rozsah –10 až +80°C).

Parametry plastových vrtulí (tlak a průtok vzduchu) lze na zvláštní požadavek změnit použitím výměnných lopatek s odlišným úhlem natočení.

Kolo je dynamicky vyvážené a je přímo nasazené na hřídeli elektromotoru.
Přírubový elektromotor je upevněn ke skříni pomocí čtyř prstencových závěsů.
Na ventilátoru nejsou použity žádné nechráněné ocelové díly bez povrchové úpravy, které by mohly rezivět.

Skříň ventilátoru se standardně dodává povrchově upravena práškovou barvou nanášenou v elektrostatickém poli (KOMAXIT) v modrém odstínu. Variantou je žárové zinkování ocelové skříně. Plastové oběžné kolo se povrchově neupravuje.

Obrázky a fotografie

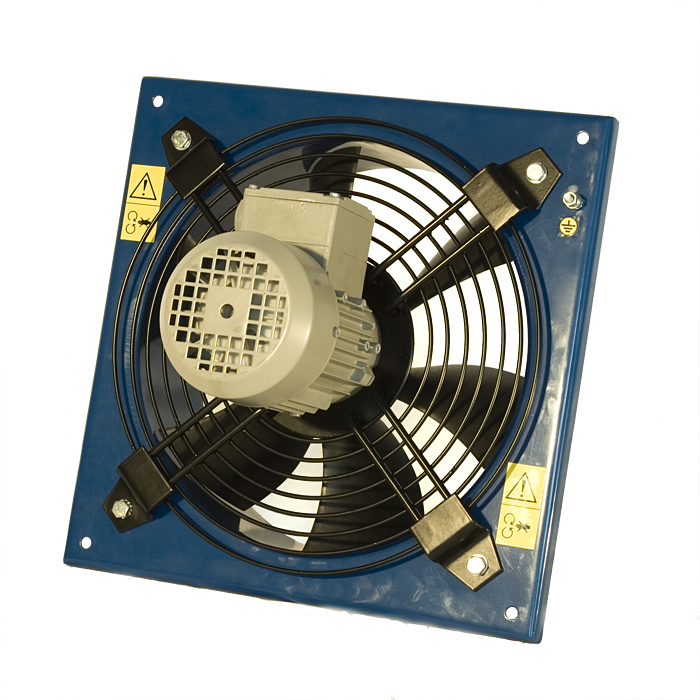

Axiální ventilátor VE 315P 90W

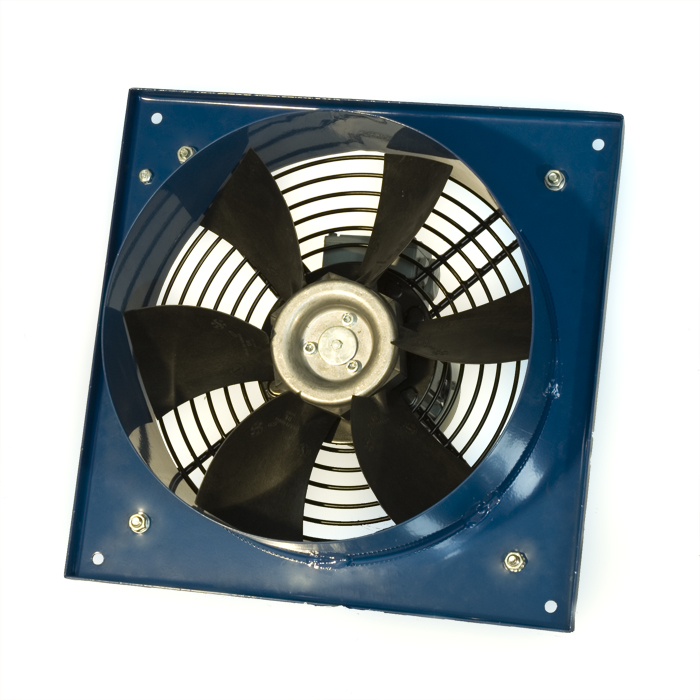

Axiální ventilátor VE 315P 90W

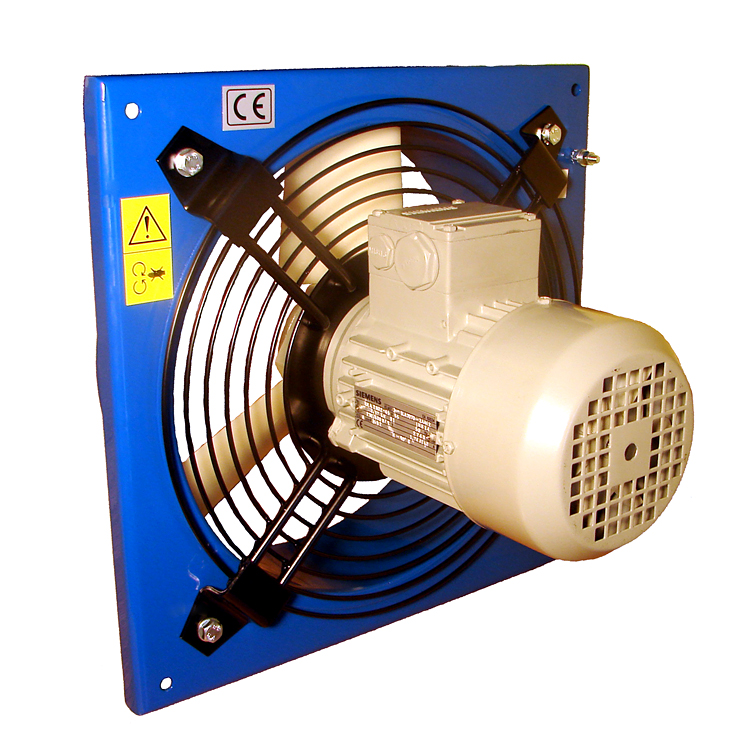

Axiální ventilátor VE 315P/2 180W

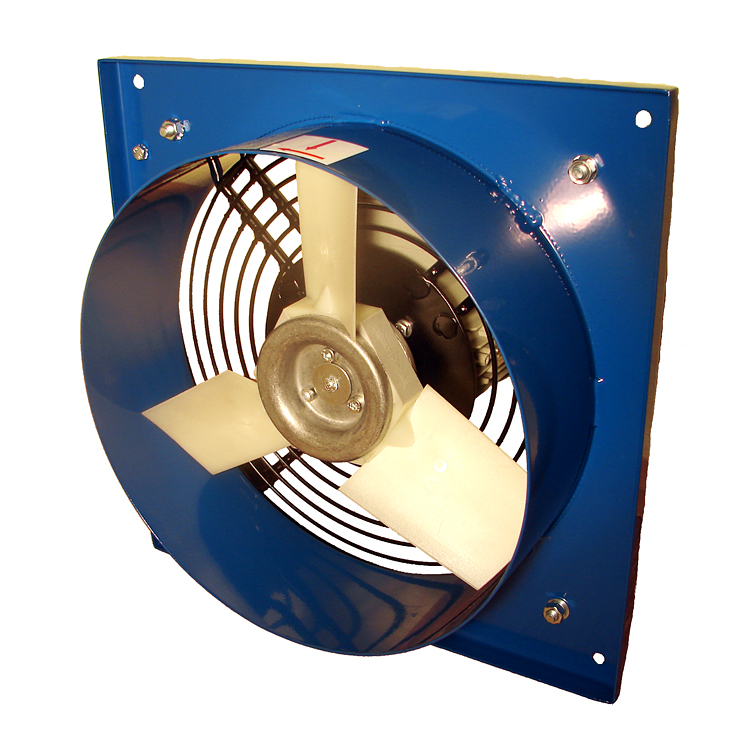

Axiální ventilátor VE 315P/2 180W

Varianty

Hlučnost

Technické výkresy a výkonové charakteristiky

VE 315P
Technický výkres VE 315P/2
Technický výkres VE 315P
Výkonová charakteristika VE 315P/2
Výkonová charakteristika
