Axiální ventilátor VE 280P
Použití
Axiální ventilátory VE jsou určeny pro zabudování do zdi.
Mohou pracovat v poloze horizontální i vertikální (s oběžným kolem nahoře).
Provedení

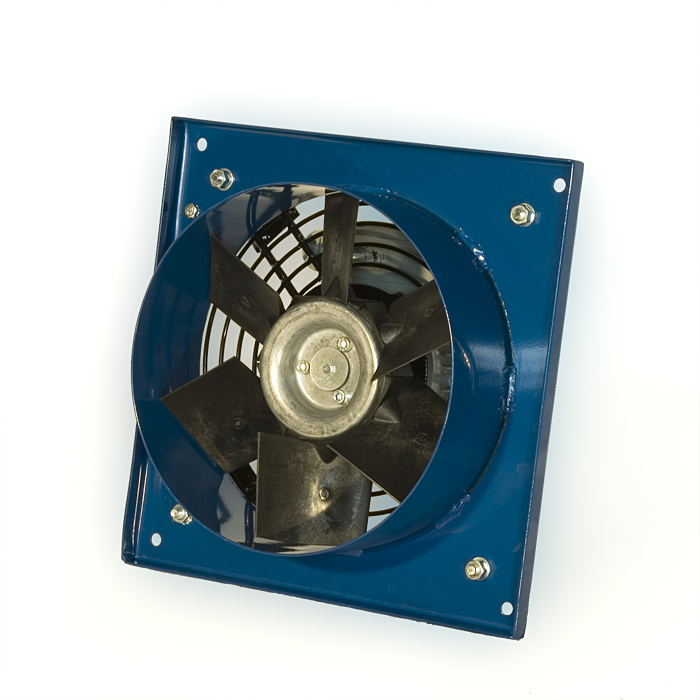

Tyto ventilátory se skládají z kruhového difuzoru zaústěného do čtvercové příruby s připevňovacími otvory, elektromotoru, oběžného kola a ochranné mřížky.
Skříň je ocelový svařenec.
Oběžné kolo má plastové lopatky, náboj je hliníkový. Materiál lopatek oběžného kola je standardně polyamid se skelným plnivem (teplotní rozsah ?40 až +110°C) Variantou je polypropylen se skelným plnivem (teplotní rozsah ?10 až +80°C).
Parametry plastových vrtulí (tlak a průtok vzduchu) lze na zvláštní požadavek změnit použitím výměnných lopatek s odlišným úhlem natočení.
Kolo je dynamicky vyvážené a je přímo nasazené na hřídeli elektromotoru.

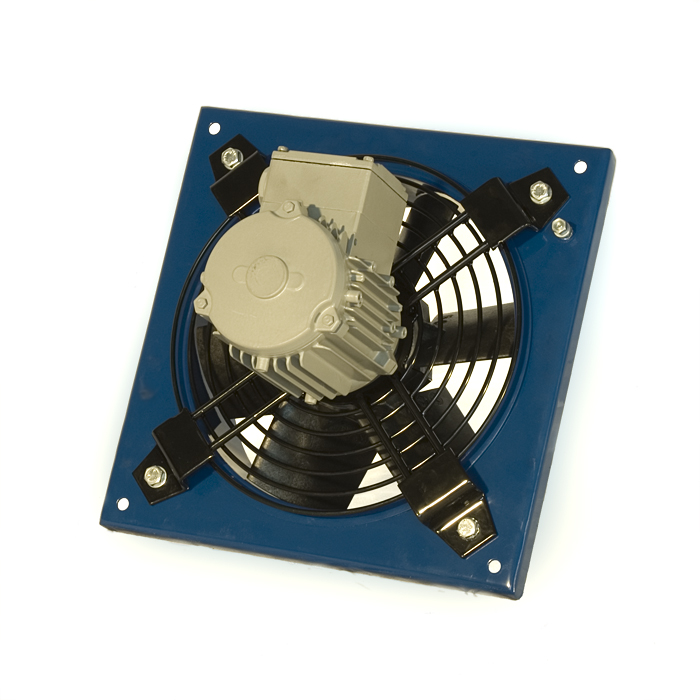

Přírubový elektromotor je upevněn ke skříni pomocí čtyř prstencových závěsů.
Na ventilátoru nejsou použity žádné nechráněné ocelové díly bez povrchové úpravy, které by mohly rezivět.
Skříň ventilátoru se standardně dodává povrchově upravena práškovou barvou nanášenou v elektrostatickém poli (KOMAXIT) v modrém odstínu. Variantou je žárové zinkování ocelové skříně. Plastové oběžné kolo se povrchově neupravuje.
Obrázky a fotografie
Uvedené hodnoty jsou orientační - pro sférické šíření zvuku do volného prostoru v referenčnční vzdálenosti 3 m.
Technické výkresy a výkonové charakteristiky
VE 280P/90W
Technický výkres VE 280P/180W
Technický výkres VE 280P/180W1F
Technický výkres VE 280P
Výkonová charakteristika
