Axiální ventilátor AVET 500P/400E
Použití
Ventilátory AVET E - s dlouhým difuzorem - jsou zkonstruovány pro připojení do vzduchotechnického potrubí na výtlaku i sání. Tyto ventilátory mají - pro snadný přístup - vyvedenou svorkovnici na plášť ventilátoru. Příruby difuzorů mají normalizované připojovací rozměry pro vzduchotechnická potrubí.
Mohou pracovat v poloze horizontální, šikmé i vertikální (s oběžným kolem nahoře).
Provedení
Ventilátory AVETxxxP/yyyE - s dlouhým difuzorem - jsou zkonstruovány pro připojení do vzduchotechnického potrubí na výtlaku i sání.
Skříň je ocelový svařenec sestávající z kruhového ocelového válce - difuzoru ukončeného kruhovými přírubami. Tyto příruby mají normalizované připojovací rozměry pro vzduchotechnická potrubí DN350, DN400, DN450, DN 500, DN630, DN710,DN800 a DN1000.
Patkový elektromotor je připevněn k tuhým ohýbaným držákům navařených do tělesa difuzoru.
Oběžné kolo má plastové lopatky, náboj je hliníkový. Materiál lopatek oběžného kola je standardně polyamid se skelným plnivem (teplotní rozsah –40 až +110°C) Variantou je polypropylen se skelným plnivem (teplotní rozsah –10 až +80°C).
Parametry plastových vrtulí (tlak a průtok vzduchu) lze na zvláštní požadavek změnit použitím výměnných lopatek s odlišným úhlem natočení.
Kolo je dynamicky vyvážené a je přímo nasazené na hřídeli elektromotoru.
Svorkovnice elektromotoru je pro snadný přístup vyvedena na plášť difuzoru.
Elektromotor je vhodným utěsněním chráněn proti vodě, přičemž je zabezpečen i odvod zkondenzované vlhkosti z vnitřního prostoru náboje.
Na ventilátoru nejsou použity žádné ocelové díly bez povrchové úpravy, které by mohly rezivět.
Skříň ventilátoru se standardně dodává povrchově upravena práškovou barvou nanášenou v elektrostatickém poli (KOMAXIT) v modrém odstínu. Variantou je žárové zinkování ocelové skříně. Plastové oběžné kolo se povrchově neupravuje.

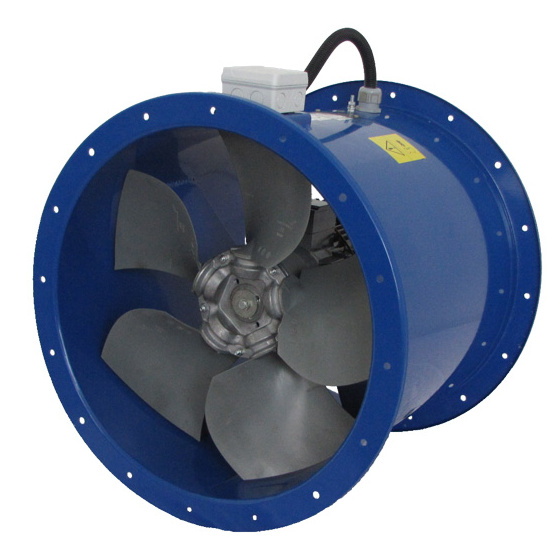

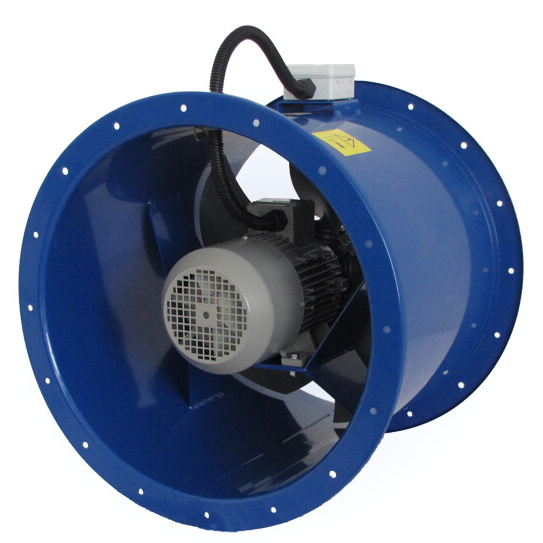

Obrázky a fotografie
Varianty
| Typ ventilátoru | Průtok (m3/hod) | Tlak (Pa) | Typ motoru | Otáčky (min-1) | Příkon (W) | Napájení (V) |
|---|---|---|---|---|---|---|
| AVET 500P/400E/1 | 6960 | 208 | 1LA7083 | 1395 | 750 | 3x230/400 |
| AVET 500P/400E/2 | 11200 | 351 | 1LA9083 | 2800 | 1750 | 3x230/400 |
Hlučnost
| AVET 500P/400E/1 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Frekvence (Hz) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| Loct (dB) | 28 | 45 | 48 | 53 | 54 | 52 | 49 | 44 |
| LA (dB(A)) | 60 | |||||||
| AVET 500P/400E/2 | ||||||||
| Frekvence (Hz) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| Loct (dB) | 38 | 55 | 58 | 63 | 64 | 62 | 59 | 54 |
| LA (dB(A)) | 70 | |||||||
Uvedené hodnoty jsou orientační - pro sférické šíření zvuku do volného prostoru v referenčnční vzdálenosti 3 m.
Technické výkresy a výkonové charakteristiky
AVET 500P/400E
Technický výkres AVET 500P/400E/1
Výkonová charakteristika AVET 500P/400E/2
Výkonová charakteristika
