Axiální ventilátor VE 465P

Použití

Axiální ventilátory VE jsou určeny pro zabudování do zdi.

Mohou pracovat v poloze horizontální i vertikální (s oběžným kolem nahoře).

Provedení

Ventilátory se skládají z difuzoru (skříně) , elektromotoru a oběžného kola a popř ochranné mřížky.
Ventilátory VE je možné dodat ve dvou variantách:

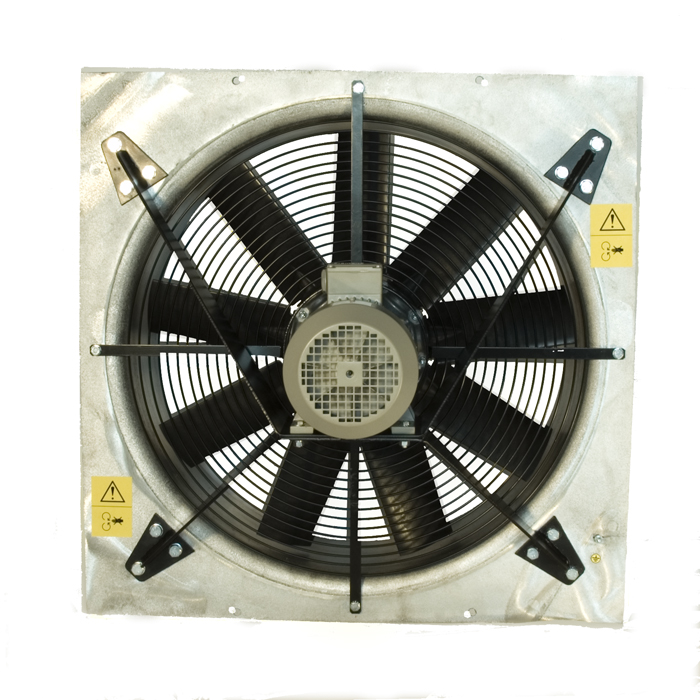

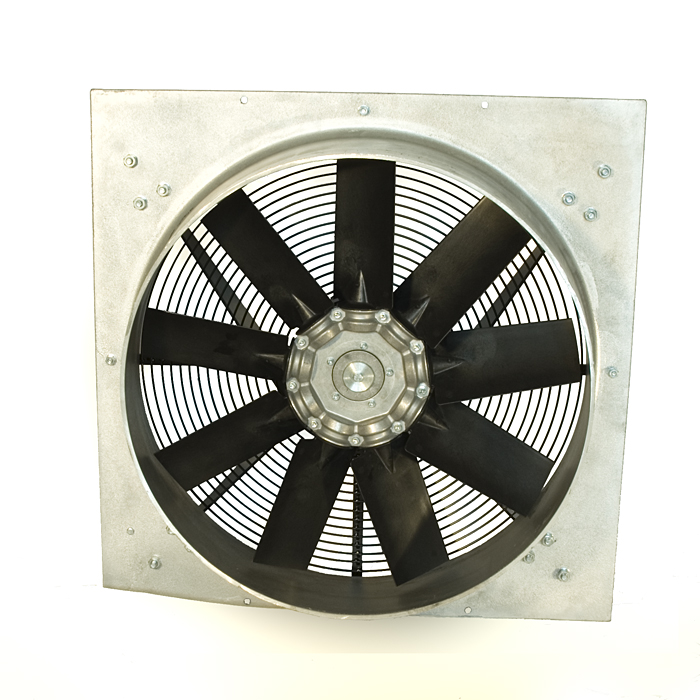

Ventilátory s ochrannou mřížkou ze strany motoru (označení např. VE465P/M – tj. ventilátor VE450 s plastovým oběžným kolem a ochrannou mřížkou ze strany motoru).

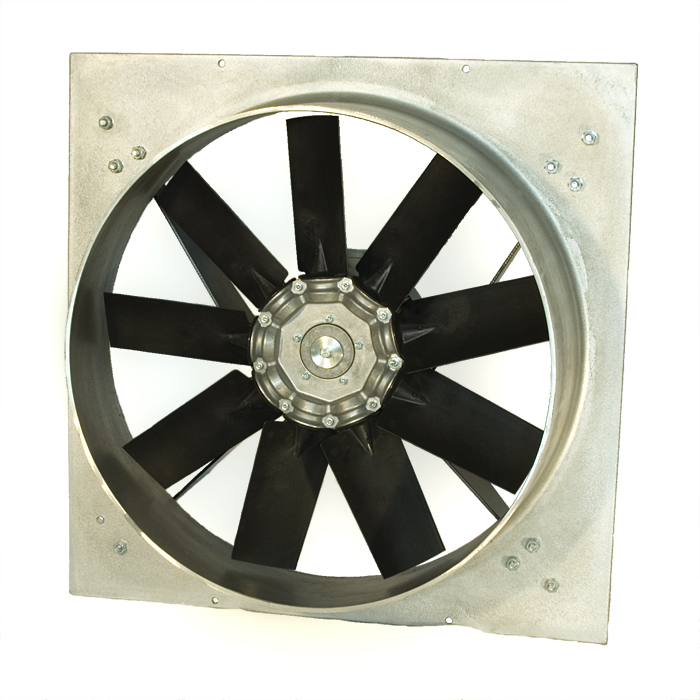

Ventilátory bez ochranné mřížky pro aplikace, kde je ventilátor instalován v dosahové výšce větší než 2 700mm od spodní hrany difuzoru (bez zvláštního označení např. VE 450P).

Skříň je hliníkový odlitek ve tvaru čtvercové příruby se zaústěným kónickým difuzorem. Příruba je opatřena upevňovacími otvory..
Patkový elektromotor je upevněn pomocí tuhých ocelových držáků do skříně ventilátoru.
Materiál lopatek oběžného kola je standardně polyamid se skelným plnivem (teplotní rozsah –40 až +110°C) Variantou je polypropylen se skelným plnivem (teplotní rozsah –10 až +80°C).
Parametry plastových vrtulí (tlak a průtok vzduchu) lze na zvláštní požadavek změnit použitím výměnných lopatek s odlišným úhlem natočení.
Kolo je dynamicky vyvážené a je přímo nasazené na hřídeli elektromotoru.
Na ventilátoru nejsou použity žádné ocelové díly bez povrchové úpravy, které by mohly rezivět.
Skříň ventilátoru i oběžné kolo se standardně dodávají povrchově neupraveny. Držáky motoru jsou upraveny práškovou barvou nanášenou v elektrostatickém poli (KOMAXIT) v černém odstínu. Dle zvláštního požadavku je možné ventilátor dodat povrchově upravený práškovou barvou nanášenou v elektrostatickém poli (KOMAXIT) v modrém odstínu. Plastové oběžné kolo se povrchově neupravuje.
